各縣（區）人民政府，市政府各部門，市管工業園區（集中區）管委會，中、省駐慶有關單位：

《國家數據中心集群（甘肅·慶陽）“東數西算”產業園區數據中心建設指南》已經五屆市政府第84次常務會議審議通過，現予以印發，請遵照執行。

慶陽市人民政府辦公室

2023年12月23日

（此件部分公開）

國家數據中心集群（甘肅·慶陽）“東數西算”產業園區數據中心建設指南

1 總則

1.1 總體要求

按照全國一體化算力網絡國家樞紐節點暨“東數西算”工程建設要求，圍繞“五數”工程（數網、數紐、數鏈、數腦、數盾），建設高可靠、高能效、低碳的數據中心集群，承接京津冀、長三角、粵港澳等區域算力需求，打造面向全國的算力保障基地，促進東西部地區算力高效互補和協同聯動。國家數據中心集群（甘肅·慶陽）“東數西算”產業園區作為承載國家樞紐節點暨“東數西算”工程重大項目的平臺，是大型超大型智算數據中心的承載區，在其范圍內建設數據中心應滿足以下要求：

1.1.1 選址布局：甘肅樞紐節點內新建大型、超大型數據中心原則上應布局在慶陽集群，且優先布局在起步區范圍內。

1.1.2 低碳/零碳要求：數據中心應采用先進低碳節能技術，符合慶陽集群綠色、集約、安全總體要求。充分利用慶陽自然氣候條件、能源資源優勢，鼓勵煤電風光儲多能互補和源網荷儲一體化綜合能源設施建設；鼓勵采用預制化、模塊化、裝配式建設，新建公共機構建筑鼓勵建設屋頂光伏，建筑材料鼓勵選用新型墻體材料和建筑節能產品；鼓勵采用自然冷源、間接蒸發冷卻、液冷等制冷節能技術，推廣模塊化UPS、高壓直流供電交易等，全年自然冷源使用時間不宜低于5000小時。

1.1.3 資歷資質：報建主體應具備或有能力組建專業的管理和運營團隊，該團隊應具備國家或本省頒發的互聯網數據中心業務的增值電信業務經營許可證，且在本地有長期穩定的服務能力。

1.1.4 設計指標：

（1）新建數據中心單項目規模應不低于3000個標準機架，平均單機架功率不低于8kW，等級達到國標A級。

（2）PUE要求：新建大型、超大型數據中心PUE應≤1.20。

（3）WUE要求：第一年WUE≤1.60，第二年WUE≤1.00。

1.1.5 運營指標：

數據中心上架率：2025年前建設的數據中心，投產1年后≥40%，投產2年后≥55%，投產3年及以后≥65%；2026年及以后建設的數據中心，投產1年后≥65%。

1.1.6 評估監測：報建主體應于立項前做好項目論證，編制符合性評估報告。投產前建立完備的能效監測配套設施，并與省市數據中心能效監測管理平臺對接。

1.1.7 滿足本《建設指南》提出的其他要求。

1.1.8 本《建設指南》后續會根據市場發展需求、相關技術發展要求，按需更新修訂。

1.2 適用范圍

本《建設指南》適用于慶陽數據中心集群內新建、擴建、改建數據中心的規劃、可研、設計、建設、管理、運維和評估。在集群范圍內建設的數據中心，原則上均應當按照本《建設指南》要求執行。

1.3 符合性說明

本《建設指南》為指導性內容，在慶陽數據中心集群內建設數據中心除應符合本《建設指南》外，還應符合國家省市有關政策、行業現行相關標準和法律法規的規定。

2 體系架構

本《建設指南》規定了慶陽集群數據中心建設的規劃與選址、規模與功能、建筑與配套、安全與運維、低碳節能、報建主體以及論證、評估與監測等各方面的具體要求。

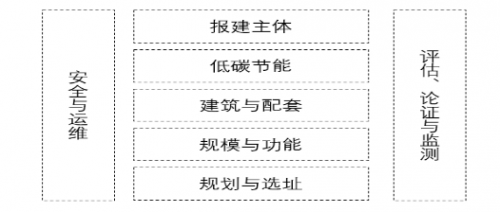

圖1 數據中心建設指南體系架構

3 編制依據/引用文件

《中華人民共和國數據安全法》（2021年）

《中華人民共和國能源法（征求意見稿）》（2020年）

《中華人民共和國土地管理法》（2019年修訂）

《中華人民共和國城鄉規劃法》（2019年修訂）

《中華人民共和國人民防空法》（2009年修訂）

《全國一體化大數據中心協同創新體系算力樞紐實施方案》（發改高技〔2021〕709號）

《關于加快構建全國一體化大數據中心協同創新體系的指導意見》（發改高技〔2020〕1922號）

《貫徹落實碳達峰碳中和目標要求推動數據中心和5G等新型基礎設施綠色高質量發展實施方案》（發改高技〔2021〕1742號）

《算力基礎設施高質量發展行動計劃》（工信部聯通信〔2023〕180號）

《新型數據中心發展三年行動計劃（2021—2023年）》（工信部通信〔2021〕76號）

《關于加強綠色數據中心建設的指導意見》（工信部聯節〔2019〕24號）

《數據中心設計規范》（GB50174-2017）

《數據中心能效限定值和能效等級》（GB40879-2021）

《數據中心基礎設施施工及驗收規范》（GB50462-2015）

《互聯網網絡安全設施工程技術標準》（GB/T51434-2021）

《信息系統災難恢復規范》（GB/T20988-2007）

《城市道路交通組織設計規范》（GB/T36670-2018）

《城市工程管線綜合規劃規范》（GB50289-2016）

《建筑設計防火規范》2018年版（GB50016-2014）

《安全防范工程技術標準》（GB50348-2018）

《建筑環境通用規范》（GB55016-2021）

《民用建筑通用規范》（GB55031-2022）

《建筑防火通用規范》（GB55037-2022）

《建筑與市政工程防水通用規范》（GB55030-2022）

《建筑與市政工程無障礙通用規范》（GB55019-2021）

《無障礙設計規范》（GB50763-2012）

《綠色建筑評價標準》（GB/T50378-2019）

《建筑抗震設計規范》2016年版（GB50011-2010）

《建筑物防雷設計規范》（GB50057-2010）

《民用建筑設計統一標準》（GB50352-2019）

《民用建筑電氣設計標準》（GB51348-2019）

《民用建筑工程室內環境污染控制規范》（GB50325-2020）

《工業建筑節能設計統一標準》（GB51245-2017）

《工業建筑供暖通風與空氣調節設計規范》（GB50019-2015）

《建筑節能與可再生能源利用通用規范》（GB55015-2021）

《建筑結構可靠性設計統一標準》（GB50068-2018）

《建筑給水排水設計標準》（GB50015-2019）

《建筑照明設計標準》（GB50034-2013）

《供配電系統設計規范》（GB50052-2009）

《電力工程電纜設計規范》（GB50217-2018）

《低壓配電設計規范》（GB50054-2011）

《建筑防煙排煙系統技術標準》（GB51251-2017）

《建筑滅火器配置設計規范》（GB50140-2005）

《火災自動報警系統設計規范》（GB50116-2013）

《自動噴水滅火系統設計規范》（GB50084-2017）

《氣體滅火系統設計規范》（GB50370-2005）

《消防給水及消火栓系統技術規范》（GB50974-2014）

《城市消防站設計規范》（GB51054-2014）

《爆破安全規程》(GB6722-2014)

《人民防空工程戰術技術要求》（2003年）

《綠色數據中心評價標準》（T/ASC05）

《數據中心用鋰離子電池設備產品技術標準》（T/DZJN80-2022）

《互聯網數據中心技術及分級分類標準》（YD/T2441-2013）

《電信互聯網數據中心（IDC）總體技術要求》（YD/T2542-2013）

《綠色數據中心建筑評價技術細則》（建科〔2015〕211號）

《商業銀行數據中心監管指引》（銀監辦發〔2010〕114號）

《建設工程消防設計審查驗收管理暫行規定》（住建部51號令）

《建設工程消防設計審查驗收工作細則》（建科規〔2020〕5號）

《城市消防站建設標準》（建標〔2017〕75號）

《關于支持全國一體化算力網絡國家樞紐節點（甘肅）建設運營的若干措施》（甘政辦發〔2022〕103號）

《智能計算中心規劃建設指南》（國家信息中心信息化和產業發展部2020）

《甘肅省數據中心建設指引》（甘工信發〔2021〕265號）

《慶陽市扶持數字經濟發展的若干政策（試行）》（慶政辦發〔2021〕42號）

《國家數據中心集群（甘肅·慶陽）“東數西算”產業園區總體發展規劃》（慶政辦發〔2023〕77號）

《國家數據中心集群（甘肅·慶陽）“東數西算”產業園區產業規劃》（慶政辦發〔2022〕112號）

4 規劃與選址

4.1 上位規劃

根據《國家發展改革委等部門關于同意甘肅省啟動建設全國一體化算力網絡國家樞紐節點的復函》（發改高技〔2021〕1844號），結合《國家數據中心集群（甘肅·慶陽）“東數西算”產業園區總體發展規劃》、《國家數據中心集群（甘肅·慶陽）“東數西算”產業園區產業規劃》等相關要求，統籌“智算”“智能”“智產”三大板塊為代表的數字新業態對數據中心的需求，編制《國家數據中心集群（甘肅·慶陽）“東數西算”產業園區數據中心建設指南》，引導慶陽集群發展，指導數據中心的選址、布局。

4.2 用地要求

數據中心項目宜優先利用新型產業用地（M0）和普通工業用地（M1）進行開發建設，工業項目行政辦公及生活用地占地比重不高于7%，容積率應不低于1.2，且同時滿足土地規劃指標（包含但不限于各政府部門協調后的相關條件）。

4.3 選址要求

慶陽數據中心集群內建設數據中心，選址應符合以下要求：

（1）應綜合考慮電力供給的可靠性和擴展性，在高效利用現有供電資源同時，鼓勵開展保障電源、自備應急電源以及園區配套供電基礎設施綜合配置，鼓勵數據中心采用源網荷儲一體化模式進行建設。

（2）應靠近干線通信線路，具備多路由接入條件，保證通信快速暢通、交通便捷。（GB50174-2017）

（3）應遠離產生粉塵、油煙、有害氣體以及生產或貯存具有腐蝕性、易燃、易爆物品的場所。（GB50174-2017）

（4）應遠離強振源和強噪聲源，應避開電磁場干擾。（GB50174-2017）

（5）機房位置距離化學工廠中的危險區域/垃圾填埋場不宜小于400m。（YD/T2441-2013R3級）

（6）機房位置距離鐵路或高速公路不應小于800m。（GB50174-2017A級）

（7）機房位置距離加油站/加氣站不宜小于400m。

（8）機房位置距離一級石油庫不宜小于500m，距離五級石油庫不宜小于250m。

（9）機房位置與其他場所距離還需符合如下要求：

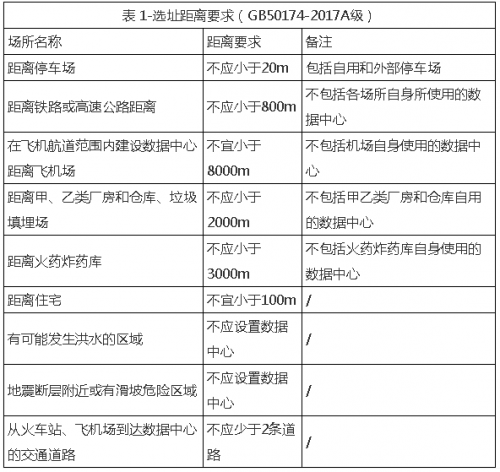

表 1-選址距離要求（GB50174-2017A級）

4.4 布局細則

4.4.1 布局要求

（一）總平面布局。數據中心項目的總平面布局應結合慶陽市地貌特征進行合理規劃布局，并綜合考慮園區數據中心與數據中心之間的安全；各功能分區相對集中布局并設置相應的安全防護體系；數據中心豎向設計要有利于雨水排放，便于管線敷設。

（二）交通布局。數據中心園區應獨立封閉，采用圍墻或圍欄并加設電子圍欄，滿足數據中心安防類要求。數據中心主入口應避免直接開向城市快速干道；人流、車流與物流應合理分流，防止交叉干擾，便于設置消防通道、停車場、人員集散場地以及無障礙設施；道路系統充分考慮物流、消防的便捷性和安全性，道路系統宜考慮巡檢機器人通行無阻；場地內應設置裝卸車位，并不得占用道路；場地內貨物運輸主干道路寬度和轉彎半徑應符合大型拖車轉彎半徑要求；場地內消防車道寬度和轉彎半徑、回車場地應符合消防要求。

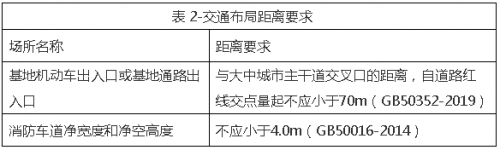

表 2-交通布局距離要求

（三）建筑布局。數據中心項目的建筑布局應根據常年主導風向進行布置，合理利用自然風環境進行降溫，有效降低建筑能耗；數據中心主機房不應設在場地的低洼地段，數據中心首層建筑完成面應高出當?shù)睾樗倌曛噩F(xiàn)期水位線1.0m以上，并應高出室外地坪最少0.6m；數據中心建筑規劃布局不應降低周邊建筑的日照標準，不得對周邊建筑帶來光污染。（GB50174-2017）

（四）管線布局。數據中心項目的場地內各類管線應當根據不同管線的特性和設置要求綜合布置，各類管線相互間的水平與垂直凈距和各種管線與建筑物、構筑物之間的最小水平間距，按照《城市工程管線綜合規劃規范》（GB50289-2016）的要求執行。同時，充分考慮可再生能源配套建設，預留傳統供電模式與未來綠色能源模式的轉換接口，為數據中心新能源利用預留通道。此外，數據中心建設還應充分考慮余熱利用，設置余熱管道，并與園區余熱回收系統對接。

（五）災備安全布局。數據中心包括生產數據中心和災備數據中心，組成模式包括災備數據中心同城模式、異地模式，應根據其功能、模式及建設單位需求進行合理布局和設計。

4.4.2 規劃指標

（1）數據中心上架率：2025年前建設的數據中心，投產1年后≥40%，投產2年后≥55%，投產3年及以后≥65%；2026年及以后建設的數據中心，投產1年后≥65%。

（2）平均單機架功率應≥8kW。

（3）第一年WUE≤1.60，第二年WUE≤1.00。

（4）容積率≥1.2；綠地率≤20%，建筑密度≥40%。

4.5 其他要求

建設數據中心的能耗強度應符合《甘肅省數據中心建設指引》（甘工信發〔2021〕265號）等其他甘肅省和慶陽市相關要求。

5 規模與功能

5.1 規模

（1）建設規模：單項目規模應不少于3000個標準機架。

（2）建設模式：鼓勵預制化、模塊化、裝配式建設。

（3）建設等級：大型和超大型數據中心等級應滿足國標A級。

5.2 功能

慶陽數據中心集群內建設數據中心，功能應符合以下要求：

（1）打造對外服務窗口，承接京津冀、長三角、粵港澳等國家樞紐節點地區對算力的旺盛需求。通過建設高標準的算力保障基地，推動?xùn)|西部地區算力的高效互補和協同聯動，促進全國算力資源的優化配置和利用效率的提升。

（2）抓住西部數字經濟換道超車的重大機遇，推動建立東西部算力供需對接機制。通過構建具有普惠性、公平性和高效性的算力供給和需求對接平臺，促進算力產業鏈的協同布局，推動西部數據要素創新應用“示范區”的打造，為西部數字經濟的快速發展提供強有力的支撐，進而帶動全國數字經濟的高質量發展。

（3）為區域產業生態鏈提供高效的算力支持。通過建設超大型綠色數據中心“集聚區”，培育慶陽集群數字產業生態，推動本省數字產業的綠色發展和轉型升級。同時，加強與國內外先進地區的合作與交流，積極引入先進的數字技術和應用模式，提升本省數字產業的競爭力和創新力。

6 建筑與配套

6.1 建筑與結構

（1）新建智算中心時，主機房梁下凈高不應小于4.2m，地板高度不應小于600mm。

（2）數據中心建筑的抗震設防分類不應低于乙類。（YD/T2441-2013R3級）

（3）主機房外墻不宜設采光窗。（YD/T2441-2013R3級）

（4）機房建筑的耐火等級應為一級。（YD/T2441-2013R3級）

（5）屋面的防水等級應為Ⅰ級。（YD/T2441-2013R3級）

（6）受機場凈空限高影響，整體建筑高度控制在≤90m，園區內工業用地建筑高度控制在50m及以下，居住用地建筑高度控制在80m以下。

（7）數據中心的建筑綠建、節能、低碳、海綿城市技術及無障礙設計內容和技術標準執行國家相關規范規程要求。

（8）數據中心采用液冷技術時，承重不應小于16 kN/㎡，其他制冷方式承重要求參考國標。

6.2 供配電

（1）供電電源應由雙重電源供電。（GB50174-2017 A級）

（2）UPS供電系統（含HVDC等其他類型UPS）的供電全程（從變壓器輸入配電設備到列頭柜輸入設備）可靠性不應低于99.999%。

（3）建議采用集中式UPS+蓄電池方式或分散式蓄電池直連方式，鼓勵采用分散式蓄電池方式減少供配電鏈路損耗。

（4）柴油發電機燃料存儲量的供應時間應為12h，宜與周邊供油站達成供應協議。如有特殊供電方式（例如燃氣電廠等），存量供應時間可適當降低。

（5）數據中心末端配電（列頭柜、連接器、PDU）系統滿足ICT設備雙路供電要求。（數據中心可用性分級A5級）

（6）鼓勵數據中心采用新的供配電方式，如小母線、高壓直流、DPS等方式。

（7）數據中心應充分利用清潔、可再生的能源（如太陽能、風能等）開展源網荷儲一體化建設，提高清潔能源在數據中心電力供應中的占比。

6.3 制冷與通風

（1）應綜合考慮風冷、水冷、液冷、混合制冷等制冷方式，選取效益最大化的制冷技術。

（2）空調和制冷設備的選用應符合運行可靠、經濟適用、節能和環保的要求，冷卻系統能效比應滿足PUE指標控制的要求。（GB50174-2017）

（3）數據中心空調配電系統與空調系統可靠性要求相當，并參考該等級下供電系統要求。（數據中心可用性分級A5級）

（4）采用水冷冷水機組的冷源系統應設置冷卻水補水儲存裝置，儲存時間不應低于當?shù)貞?yīng)急水車抵達現場的時間。當不能確定應急水車抵達現場的時間時，A級數據中心可按12小時儲水。（GB50174-2017）

（5）主機房區的新風系統應加裝不低于GB/T14295《空氣過濾器》規定的粗效2類空氣過濾器。宜進行防腐過濾，符合GB50174-2017《數據中心設計規范》第7.4.6規定的過濾裝置的要求。

6.4 機架與布線

（1）主機房宜采用模塊化的部署方式。

（2）對設計功率10kW以上的機架宜采用就近的供配電部署方式；使用蓄電池就近供電的，宜據實安裝漏液檢測裝置。

（3）機架高度、寬度和深度宜按列統一排布。

（4）進線間不應少于2個。（GB50174-2017A級）

（5）通信纜線防火等級應采用CMP級電纜，OFNP或OFCP光纜。（YD/T2441-2013R3級）

（6）機房線纜布放應采用上走線方式，線纜布放時應采用走線架，走線架應選擇開放式線架，強電、弱電應分別布線，光纖、銅纜宜分別布線。（YD/T2542-2013）

6.5 安防與消防

慶陽數據中心集群內建設數據中心，安防與消防應與集群內安防消防系統做好對接，并符合以下要求：

（1）數據中心機房應設置安全防范監控系統。安全防范系統應由視頻安防監控系統、出入口控制系統、園區及建筑入侵報警系統、車輛管理系統、安檢系統、電子巡查系統等子系統組成。各系統的設計應符合GB50348-2004和GB/T50314-2015中的規定。（YD/T2542-2013）

（2）數據中心機房應提供動力監控、設備監控、環境監控等能力，符合YD/T1363-2014的規定，同時監控系統應考慮為客戶提供相關區域的開放接口。（YD/T2542-2013）

（3）數據中心環境和監控設備應具備輸入和輸出功率、電壓、頻率、電流、功率因數、負荷率；電池輸入電壓、電流、容量；同步/不同步狀態、不間斷電源系統/旁路供電狀態、市電故障、不間斷電源系統故障相關參數在線監測功能。（數據中心可用性分級A5級）

（4）數據中心環境和監控設備應具備全面監測柴發數據功能：斷線報警、油箱（罐）油位、柴油機轉速、輸出功率、頻率、電壓、功率因數等相關參數在線監測。（數據中心可用性分級A5級）

（5）數據中心環境和監控設備應具備集中空調和新風系統、動力系統設備運行狀態、濾網壓差在線監測功能。（數據中心可用性分級A5級）

（6）數據中心應建設能耗監測系統，具備支撐相關主管部門能耗和網絡監測系統的能力。

（7）數據中心機房、電池電力室（含UPS和電池室）、變配電房和發電機房應設置管網式潔凈氣體自動滅火系統。（YD/T2441-2013）

（8）宜設置吸氣式煙霧探測火災報警系統，火災報警系統應與滅火系統和視頻監控系統聯動。（GB50174-2017）

6.6 網絡

（1）A級數據中心的核心網絡設備應采用容錯系統，并應具有可擴展性，相互備用的核心網絡設備宜布置在不同的物理隔間內。（GB50174-2017）

（2）網絡出口應直連運營商城域骨干網，每千機架平均帶寬不宜低于100Gbps，應支持動態擴容，宜優先考慮多運營商接入。

（3）宜采用高性能、低時延、智能無損網絡等新技術，支持智算數據中心建設。

（4）數據中心內部面向不同用戶的機架間以及不同機樓間，宜具備高速網絡連接和內部網絡管理的能力。

（5）網絡出口區應具備OTN專線接入能力，滿足重要行業客戶硬隔離、大帶寬和高安全的確定性接入要求。

（6）網絡出口區波分設備應具備ASON能力，提升接入數據中心波分鏈路的可靠性。

（7）數據中心網絡運維系統應支持主動運維、故障自動閉環等智能化運維功能。

（8）數據中心網絡應對下一代確定性網絡應用預留出相應空間。

6.7 給排水

（1）主機房地面應設置排水系統。（YD/T2441-2013）

（2）與主機房內設備無關的給排水管道不應穿過主機房。相關給排水管道不應布置在電子信息設備的上方。進入主機房的給水管應加裝閥門。（GB50174-2017）

（3）非金屬排水管道宜在地板下安裝，不宜敷設在機柜上方。（GB50462-2015）

（4）排水系統宜充分考慮水資源循環利用，體現慶陽海綿城市建設特點，建立雨水回用工具箱。（具體相關要求參照《國家數據中心集群（甘肅·慶陽）“東數西算”產業園區總體發展規劃》）

6.8 配套設施

宜充分考慮集群內現有供配電、給排水管、監控安防等配套設施，合理規劃使用樞紐資源調度區、配套服務區、數字人才培養基地、綜合服務辦公區、數據算力承載區、設施服務區等資源。集群內數據中心應與相鄰數據中心協同，建設過程中預留網絡接口、余熱回收管道等，充分體現慶陽數據中心集群集約化特色。

7 安全與運維

7.1 物理安全

（1）數據中心應用圍欄與四周道路分隔開，鼓勵設防闖入和視頻監控系統。在周邊四個路口的圍欄轉角處設置防沖撞體，在出入口設置液壓防沖撞裝置。

（2）鼓勵在數據機房油罐區域四周布置一體化球機及電子圍欄，進行不間斷的自動跟蹤攝像，并設置防入侵裝置。

（3）A級數據中心主機樓不得建在地下停車庫的正上方，并與其他設施保持安全距離，具體要求詳見4.3選址要求和《爆破安全規程》（GB 6722-2014）爆破安全距離。

7.2 防雷安全

（1）各類防雷建筑物應設防直擊雷的外部防雷裝置,并應采取防閃電電涌侵入的措施。數據中心應采取防閃電干預的措施。（GB50057-2010）

（2）各類防雷建筑物應設內部防雷裝置，并應符合下列規定：①在建筑物的地下室或地面層處，以下物體應與防雷裝置做防雷等電位連接：建筑物金屬體、金屬裝置、建筑物內系統、進出建筑物的金屬管線。②外部防雷裝置與建筑物金屬體、金屬裝置建筑物內系統之間，尚應滿足間隔距離的要求。（GB50057-2010）

（3）專設引下線不應少于2根，并應沿建筑物四周和內庭院四周均勻?qū)ΨQ布置，其間距沿周長計算不宜大于18m。當建筑物的跨度較大，無法在跨距中間設引下線，應在跨距兩端設引下線并減小其他引下線的間距，專設引下線的平均間距不應大于18m。（GB50057-2010）

（4）利用建筑物的鋼筋作為防雷裝置時，構件內有筋連接的鋼筋或成網狀的鋼筋其筋與筋、筋與鋼筋應采用土建施工的綁扎法、螺絲、對焊或搭焊連接。單根鋼筋、圓鋼或外引預埋連接板、線與構件內鋼筋的連接應焊接或采用螺栓緊固的卡夾器連接。構件之間必須連接成電氣通路。（GB50057-2010）

7.3 網絡安全

（1）網絡與信息安全應符合國家網絡與信息安全的相關規定。

（2）各數據中心、云平臺、數據平臺以及信息系統等建設運營主體應通過自建或購買的服務方式，加快改造升級網絡安全防護手段，提升漏洞攻擊防護、防病毒、網絡安全態勢感知等能力，確保自身網絡安全。

（3）各數據中心應在做好自身安全同時，配合集群安全管理部門，與集群網絡安全平臺做好對接。

7.4 數據安全

（1）加強對基礎網絡、數據中心、云平臺、數據和應用的一體化安全保障，健全數據安全風險評估、報告、信息共享、監測預警和應急處置機制，通過標準規范、機制體制、監管指標以及評價體系的建立，有效防控數據風險。

（2）宜從物理環境、數據處理平臺、重要業務終端等維度保障數據處理環境安全，通過內容分析技術、密碼技術、數據防泄漏技術、數據脫敏技術和安全審計等數據安全技術的應用，切實保障數據采集/產生、數據傳輸、數據存儲、數據處理、數據交換到數據銷毀的全生命周期安全。

7.5 信創安全

（1）數據中心鼓勵采用具有自主知識產權的軟硬件產品。

（2）鼓勵企業采用信創操作系統、信創數據庫，積極進行軟硬件兼容性適配驗證，確保產品可以在安全的信創環境下進行使用和存儲。

7.6 運營安全

（1）組建本地化的專業運維團隊，數據中心機房應實現（7×24）h監控。（YD/T2441-2013R3級）

（2）數據中心應建立包括事件風險分析、集中風險管理體系在內的安全運營制度。

8 低碳節能要求

8.1 建筑節能

（1）主機房宜不設外窗，不宜設開敞式樓梯間和開敞式外廊；并在出入口處采取保溫隔熱節能措施。

（2）建筑外墻、屋頂、直接接觸室外空氣的樓板和樓梯間的隔墻等圍護結構的熱工設計應符合GB51245-2017的相關要求。

（3）建筑屋面設有空調室外機等各類設備基礎及工藝孔洞時應采取有效的防水、防漏措施。

（4）建筑地面及樓板上鋪設的保溫層，應綜合考慮防火、防水、耐老化等因素。

（5）鼓勵采用預制化、模塊化、裝配式建設，新建公共機構建筑鼓勵建設屋頂光伏，建筑材料鼓勵選用新型墻體材料和建筑節能產品。

（6）工業建筑應執行綠色建筑一星，有能力的企業宜執行綠色建筑三星標準。

（7）工業建筑全面推廣裝配式建筑。利用綠色建筑技術，采用綠色建筑材料，建造高品質、低碳示范的建筑群；構建綠色低碳建筑空間，推廣超低能耗建筑示范。推行建筑材料資源化利用，一體化設計理念，加大裝配式建筑建設力度。

（8）鼓勵數據中心公共建筑采用集光伏發電、儲能、直流配電、柔性用電于一體的“光儲直柔”建筑。

8.2 供配電節能

（1）變壓器應采用GB20052-2020《電力變壓器能效限定值及能效等級》中規定的二級以上產品。

（2）UPS宜采用UPS休眠、3N架構、IGBT整流技術等提升系統效率，負載效率應滿足下表：

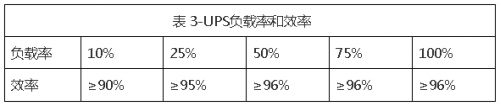

表 3-UPS負載率和效率

（3）宜采用各種供電新技術提高供電系統效率，包括但不限于直流供電技術、專線直供、高壓配電、10kV交流輸入不間斷電源、降低線路損耗等。

（4）宜采用蓄能電站、電氣蓄熱器、低谷用電設備等實現峰谷負荷調整、宜采用蓄冷技術降低峰值電能負荷。

8.3 制冷節能

慶陽集群內建設數據中心，制冷節能應符合以下要求：

（1）在溫度合適的時間段推薦采用水、空氣等自然資源進行自然冷卻、間接蒸發冷卻以及液冷等冷卻方式；智算等高性能算力中心宜優先考慮液冷冷卻，并搭配相關智能管理技術。

（2）應使用各種創新技術提高制冷效率，包括但不限于外供冷、蓄冷技術、冷熱通道密封、盲板密封、余熱利用、熱泵技術、間接蒸發冷卻等。

（3）應分別計算自然冷卻和余熱回收的經濟效益，采用經濟效益最大的節能設計方案。

（4）根據負荷變化情況，空調系統宜采用變頻、自動控制等技術進行負荷調節。

（5）新風系統宜采用熱回收方式或者獨立預處理方式。

（6）宜充分利用自然冷源，全年自然冷源使用時間不宜低于5000小時。

（7）鼓勵使用高效環保制冷技術降低能耗。支持數據中心采用新型機房精密空調、液冷、機柜式模塊化、余熱綜合利用等方式建設數據中心。

（8）推廣制冷系統節能技術，優化氣流組織，制冷系統宜具備智能群控功能，利用人工智能技術實現智能化調優，進一步降低溫控系統功耗。

8.4  IT設備節能

慶陽集群內建設數據中心，IT設備節能應符合以下要求：

（1）應具有電源智能管理及休眠技術。

（2）宜采用經80plus金牌及同等或更高等級認證電源。

（3）宜采用高效定制化IT設備，包括但不限于多節點服務器、整機柜服務器和液冷服務器等。

（4）宜采用高能效比、耐高溫、耐腐蝕、空氣潔凈度要求低的設備。數據中心電能比需不低于2級能效水平。

（5）合理布局機柜，宜通過IT設備狀態采集和智能運維等手段，實現數據中心計算、存儲資源的高效調度，提高數據中心算力和算效等級。

8.5 其他節能

慶陽集群內建設數據中心，其他節能應符合以下要求：

（1）鼓勵企業根據機房功能需求設置可自動關停的照明設施，機房內宜選用高效節能光源LED等作為主要光源。

（2）宜采用計算流體動力學（CFD）對主機房氣流組織進行模擬、驗證，加強動態管理。

（3）堅持因地制宜原則，就地取材，就地消化多余土方，充分利用天然地形特點進行設計、施工，減少施工過程中搬運引起的人力及機械油耗，施工作業盡量選用油耗少的車輛及填埋機械。

（4）需要保暖的場所，采用保溫隔熱材料，減少熱能的損耗。

（5）加強節水設備和用水器具購置的管理，不得使用未經確認的用水器具和淘汰產品。

8.6 綠電利用

除采取一系列節能措施外，慶陽集群內的數據中心還應加大各類綠色清潔能源利用，降低能源消耗及污染。慶陽數據中心集群內建設數據中心，綠電利用應符合以下要求：

（1）鼓勵使用風能、太陽能、生物質能等可再生能源。鼓勵建設風光電一體發電基地，為園區提供電力保障。通過雙邊交易或者探索開展專線供電，提升數據中心綠色電能使用水平，促進可再生能源就近消納。鼓勵數據中心企業參與可再生能源市場交易，進一步加強落實數據中心使用綠色電力，到“十四五”末，慶陽數據中心集群可再生能源平均使用率不低于85%。

（2）鼓勵采用“新能源電廠+數據中心”聯動節能儲能新模式。遵循前端綠色供能、中端智慧運行、末端循環匯碳、全程“零碳”發展的原則，建設智慧零碳綜合管控平臺，加強對數據中心園區內算力使用情況、服務器運行情況、電能使用情況、冷源系統運行情況、園區光伏出力、儲能系統運行情況、碳排放情況、園區氣溫、濕度、日照、風速等參數的監測與分析應用，打造綠色節能全流程管理體系。

（3）數據中心宜結合清潔取暖和清潔能源消納等工作開展源網荷儲一體化建設，鼓勵建設源網荷儲智能優化調度平臺，加強能源互聯網信息監測、狀態感知統籌調度的能力。

（4）鼓勵建設綜合利用冷、熱、電、可再生能源等多種能源于一體的多功能的能源綜合體。通過區域管網向數據中心供熱、供冷等。綜合能源站宜建設靠近負荷中心或可再生能源采集處，并根據需求預留擴建用地。

 9 報建主體要求

9.1 資格與資質要求

（1）具備國家、甘肅省相關主管部門頒發的互聯網數據中心業務的增值電信業務經營許可證，股權結構清晰，不存在違法失信行為。

（2）鼓勵基礎電信運營商、數據中心專業運營商、專業云服務商、算力服務商報建。

（3）具備或有能力組建數據中心運維和營運的團隊，主要技術人員應具備相關資格證書。

（4）應在本地具有長期穩定運營和社會化服務能力，優先支持有3000個標準機架以上大型數據中心3年以上運維經驗的主體報建。

10 論證、評估與監測

慶陽集群建設數據中心應實施全生命周期管理，報建主體應當按照本《建設指南》規定，做好論證、評估與監測。

10.1 一般要求

集群內建設數據中心，流程上應符合以下要求：

（1）報建主體應于立項前做好項目論證，編制符合性評估報告，明確項目選址規模、功能定位、技術方案、耗能工藝、服務對象等，制定項目方案和建設計劃，確保關鍵指標的設計符合本《建設指南》的要求，符合節能審查的相關規定。

（2）項目獲批后，報建主體應盡快動工建設，并確保兩年內投入運行，特殊情況需要延期需向慶陽市人民政府提交書面申請。

（3）報建主體在項目投入運行前，應完成符合本《建設指南》要求的能效監測配套設施建設，并應按照國家及本省市相關規定完成項目的驗收及機房運行安全測評等工作；項目投入運行之日起一年內，應對關鍵指標進行測評，并接受本省市相關職能部門組織的綜合評估評價，未通過測評的數據中心需按照相關部門的管理辦法執行。

10.2 評價體系

集群內建設數據中心宜進行綜合評估評價，評價體系架構應包括以下內容：

（1）衡量數據中心負載的IT設備上架率（Rackon）。

（2）衡量數據中心電能利用效率的PUE。

（3）衡量數據中心水資源利用效率的WUE。

（4）衡量數據中心節能綜合水平的數據中心綠色等級（G1為最低等級，G5為最高等級）。

（5）衡量數據中心可靠性水平的數據中心可靠性等級（R1為最低等級，R3為最高等級）。

（6）衡量數據中心安全性水平的數據中心安全性等級（S1為最低等級，S5為最高等級）。

10.3 關鍵指標

集群內建設數據中心，投入運行后，關鍵指標應符合以下要求：

（1）Rackon：2025年前建設的數據中心，投產1年后≥40%，投產2年后≥55%，投產3年及以后≥65%；2026年及以后建設的數據中心，投產1年后≥65%。

（2）PUE綜合：PUE≤1.20。

（3）WUE：第一年WUE≤1.60，第二年WUE≤1.00。

（4）數據中心綠色等級應達到G4，宜達到G5。

（5）數據中心可靠性等級宜達到R3。

（6）數據中心安全性等級宜達到S5。

10.4 監測配套

集群內建設數據中心，監測配套方面應符合以下要求：

（1）報建主體應部署在線監測配套設施，且具備對外開放接口，并上聯到本省市數據中心能效監測管理平臺。監測內容應包括但不限于總能耗、總耗水、IT總耗電、可再生能源使用量、蓄電量、蓄冷量等。

（2）宜利用數據中心提供的IT設備性能監控接口，監測運行中的IT設備實際負載和單機柜實際負載。

附件：

1. 國家數據中心集群（甘肅·慶陽）“東數西算”產業園區土地利用規劃圖(不予公開)

2. 附 錄

附件2

附 錄

A 術語和縮略語

A.1 數據中心 data center

擁有網絡出口，并能為IT設備的部署和運行提供可靠安全的供配電和制冷等環境的場所，實現對數據的存儲、計算和轉發。

A.2 主機房 computer room

主要用于數據處理設備安裝和運行的建筑空間，包括服務器機房、網絡機房等功能區域。

A.3 災備數據中心 business recovery data center

用于災難發生時，接替生產系統運行，進行數據處理和支持關鍵業務功能繼續運作的場所，包括限制區、普通區和專用區。

A.4 不間斷電源系統 uninterruptible power system（UPS）

由變流器、開關和儲能裝置組合構成的系統，在輸入電源正?；蚬收蠒r，輸出交流或直流電能，在一段時間內，維持對負載供電的連續性。

A.5 雙重電源 duplicate supply

一個負荷的電源是由兩個電路提供的，這兩個電路就安全供電而言被認為是相互獨立的。

A.6 電磁屏蔽 electromagnetic shielding（EMI）

電磁騷擾引起的裝置、設備或系統性能的下降。

A.7 電磁屏蔽室 electromagnetic shielding enclosure

專門用于衰減、隔離來自內部或外部電場、磁場能量的建筑空間體。

A.8 布線 cabling

能夠支持電子信息設備相連的各種纜線、跳線、接插軟線和連接器件組成的系統。

A.9 數據中心電能利用效率 power usage effectiveness（PUE）

數據中心電能利用效率指數據中心總耗電量與數據中心IT設備耗電量的比值，一般用年均PUE值。詳細計算和測量要求參照YD/T2543-2013《電信互聯網數據中心（IDC）的能耗測評方法》。PUE數值大于１，越接近１表明用于IT設備的電能占比越高，制冷、供配電等非IT設備耗能越低。

計算公式為：PUE＝PTotal/PIT                  （A1）

式中：

PTotal為維持數據中心正常運行的總耗電，單位為千瓦時（kWh）；

PIT為數據中心中IT設備耗電，單位為千瓦時（kWh）。

A.10 水資源利用效率 water usage effectiveness（WUE）

數據中心水資源利用效率指數據中心總耗水量與數據中心IT設備耗電量的比值（單位：L/kWh），一般用年均WUE值。WUE數值越小，代表數據中心利用水資源的效率越高。

計算公式為：WUE＝（∑L總耗水）/∑PIT          （A2）

式中：

L總耗水為輸入數據中心的總水量，單位是升（L）；

PIT為數據中心中IT設備耗電，單位為千瓦時（kWh）。

A.11 數據中心碳利用效率 carbon usage effectiveness（CUE）

數據中心碳利用效率指數據中心二氧化碳排放總量與數據中心IT設備耗電量的比值，一般用年均CUE值。代表數據中心IT設備每消耗一度電所產生的二氧化碳排放量，CUE數值越小，碳減排水平越高。

計算公式為：CUE＝E總排放量/PIT                        （A3）

式中：

E總排放量為數據中心的二氧化碳排放總量，單位為噸二氧化碳當量（tCO２e）；

PIT為數據中心中IT設備耗電，單位為千瓦時（kWh）。

A.12 算力 computational power（CP）

算力是數據中心的服務器通過對數據進行處理后實現結果輸出的一種能力，是衡量數據中心計算能力的一個綜合指標，數值越大代表綜合計算能力越強。包含以CPU為代表的通用計算能力，和以GPU為代表的高性能計算能力。最常用的計量單位是每秒執行的浮點運算次數（FLOPS，1EFLOPS＝10^18FLOPS）。據測算，１EFLOPS約為５臺天河2A或者50萬顆主流服務器CPU或者200萬臺主流筆記本的算力輸出。

計算公式為：CP＝CP通用＋CP高性能            （A4）

A.13 算效 computational efficiency（CE）

算效指數據中心算力與功率的比值，即“數據中心每瓦功率所產生的算力”，是同時考慮數據中心計算性能與功率的一種效率。數值越大，代表單位功率的算力越強，效能越高。

計算公式為：CE＝CP/PCIT                     （A5）

式中：

CP為數據中心的計算能力，用單精度浮點數（FP32）表示。

PCIT為數據中心IT設備的整體功率，單位為瓦特（W）。

A.14 IT設備上架率 shelf rate of information technology equipment

IT設備上架率是指實際上架機架的設計功率與機架設計總功率的比值。

假設機架總設計功率為ZkW，其中，X個上架的機架設計功率為AkW，Y個上架的機架設計功率為BkW，那么IT設備上架率為：

RackIT＝[X∗A＋Y∗B]/Z              （A6）

A.15 機架設計總功率 total power of rack design

機架設計總功率是指數據中心IT設備的設計總功率。

A.16 數據中心設計總功率 total power of data center design

數據中心設計總功率是指滿足所有機架在設計功率內滿負荷正常運行條件下，IT設備、制冷系統、供配電系統以及照明等配套設施所需的全部功率。

A.17 Ⅰ類故障 type Ⅰ fault

指數據中心發生以下幾類故障：

（1）故障率低的設備/系統，包括但不限于：中壓柜及低壓柜內的母線、封閉式母線、采取探傷或加壓檢測的管道等可靠的非運動部件。

（2）發生概率小的故障場景，包括但不限于：沒有易燃設備場所的火災等。

（3）發生在備用回路，且故障后可以被及時發現，并且容易修復的設備/系統，包括但不限于：直流操作電源、自動控制系統等。

（4）對系統正常運行影響小的故障，包括但不限于：加濕、除濕設備等。

A.18 Ⅱ類故障 type Ⅱ fault

除Ⅰ類故障以外的其它故障。

A.19 縮略語

CMP 阻燃級通信電纜 Communications Plenum Cable

CUE 碳利用效率 Carbon usage effectiveness

OFCP 導體阻燃級光纜 Optical Fiber Conducive Plenum

OFNP非導體阻燃級光纜Optical Fiber Nonconducive Plenum

PUE 電能利用效率 Power usage effectiveness

UPS 不間斷電源系統 Uninterruptible power system

WUE 水資源利用效率 Water usage effectiveness

B PUE和WUE測量方法

B.1  PUE測量方法

B.1.1 PUE測量點

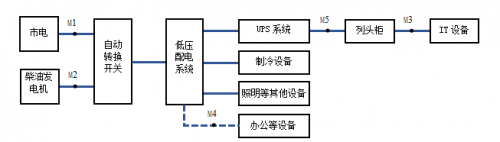

為計算PUE，需要在如圖B1所示的數據中心的供配電系統示意圖中，測量數據中心總耗電及IT設備耗電，具體測量點如下：

（1）數據中心總耗電

數據中心總耗電量應包括維持數據中心正常運行的IT設備、制冷設備、供配電設備和其它設備的耗電量，不應包括辦公等設備的耗電量?？偤碾娏繙y量點如下：

1）若由市電供電，測量點應取市電輸入變壓器之前的位置，即圖B1中的M1點；

2）若市電故障，測量點應取柴油發電機產生電力的位置，即圖B1中的M2點；

3）若可再生能源為數據中心供電，應將可再生能源能耗轉換的電量計入數據中心總耗電量；

4）若數據中心所在建筑同時用于辦公等其它用途，應減去在圖B1中的M4點測量的辦公等用途的耗電量。

（2）IT設備耗電

數據中心IT設備耗電量應包括數據中心中的計算、存儲、網絡等不同類型的IT設備耗電量。數據中心IT設備耗電量應在各IT設備輸入電源處（即圖B1中的M3點）測量并加和。

圖B1 PUE指標的測量點

B.1.2 PUE測量值

PUE測量值的計算公式（B1）為：

PUEmeas＝（P1＋P2–P4）/P3              （B1）

式中：

PUEmeas指電能利用效率（PUE）的測量值；

P1指圖B1中M1點測得的耗電量，單位為千瓦時（kWh）；

P2指圖B1中M2點測得的耗電量，單位為千瓦時（kWh）；

P3指圖B1中M3點測得的耗電量，單位為千瓦時（kWh）；

P4指圖B1中M4點測得的耗電量，單位為千瓦時（kWh）。

B.1.3 耗電量的間接測量和估算

在實際操作中，若部分耗電量無法直接測量，應進行間接測量和估算，方法如下：

（1）制冷設備：

采用水冷空調的數據中心，若與所在建筑的辦公等其它場所共用冷水機組，可測量或估算數據中心和其它負載之間的熱負荷比例，將冷水機組耗電量按照對應比例分配給數據中心；

（2）供配電設備：

1）若規定的測量點難以安裝測試設備，可根據相關設備的能效因子進行間接估算。若無法在數據中心變壓器之前直接測量數據中心的總耗電量，應根據在變壓器之后的實測值進行推算；

2）可采取按比例分攤的方式從數據中心總耗電量中減去辦公等耗電量。

（3）IT設備：

可在各路UPS輸出處或者列頭柜配電輸入處進行測量，并將測量值加總作為IT設備耗電量，每一路供電的IT設備測量點為圖B1中的M5點。

B.1.4 測量周期和頻率

測量周期和頻率要求如下：

（1）宜安裝固定測量儀表，對數據中心耗電情況進行持續、長期的測量和記錄。

（2）若未安裝固定測量儀表，可采用鉗形功率計等設備測量各測量點的短時耗電量。測量的周期和頻率如下：

1）每次測量不宜少于一小時；

2）每天測量不宜少于二次，宜在業務忙時和閑時分別進行測量；

3）每月不宜少于三天，宜平均間隔時間一致進行測量。

（3）應根據連續或多次短時累計的測量值來計算PUE等指標。

（4）如無特殊說明，PUE應由采用固定測量儀表在規定測量點測量并記錄的至少一年的數據計算得出；若沒有一年數據，應按照數據中心設計、驗收、設備等技術文檔對設計PUE進行評估。

B.1.5 測量設備和系統

測量設備和系統要求如下：

（1）宜采用具備自動化采集功能的智能測量儀表。

（2）宜采用精度不高于１級的儀表。

（3）宜建設具備數據統計、計算和分析功能的能效管理系統。

（4）應記錄測量時的實驗室溫度以及室外溫度。

B.2 WUE測量方法

IT設備耗電量的測量點見B.1.1的相關規定。

B.2.1WUE測量值

WUE測量值的計算公式（B2）為：

WUEmeas＝∑Li/P3            （B2）

式中：

WUEmeas指水資源利用率（WUE）的測量值；

∑Li指數據中心總耗水量，即i處測得的耗水量加和，i處包括但不限于市政供水入口，從湖泊、河道等自然水網抽取水的管道的入口，雨水收集池及中水池抽取水的管道的入口等，單位為升（L）；

P3指圖B1中M3點測得的耗電量，單位為千瓦時（kWh）。

B.2.2 測量周期和頻率

測量周期和頻率要求如下：

（1）宜安裝固定測量儀表，對數據中心耗水量進行持續、長期的測量和記錄。

（2）若未安裝固定測量儀表，應按照數據中心水費繳納單據等原始憑證進行評估。

（3）應定期采用電子系統采集存儲或人工抄表記錄數據。

（4）如無特殊說明，WUE應通過采用固定測量儀表在規定測量點測量并記錄至少一年的數據計算得出；若沒有一年數據，應按照數據中心設計、驗收、設備技術文檔、現場照片等進行評估。

B.2.3 測量設備和系統

測量設備和系統要求如下：

（1）宜分項計量不同設備的用水量。

（2）宜安裝電子系統節地與室外環境。

C 數據中心分級與性能要求

數據中心應劃分為A、B、C三個等級。設計時應根據數據中心的使用性質、數據丟失或網絡中斷在經濟或社會上造成的損失或影響程度確定所屬級別。

（1）符合下列情形之一的數據中心應為A級：

1）電子信息系統運行中斷將造成重大的經濟損失；

2）電子信息系統運行中斷將造成公共場所秩序嚴重混亂。

（2）符合下列情形之一的數據中心應為B級：

1）電子信息系統運行中斷將造成較大的經濟損失；

2）電子信息系統運行中斷將造成公共場所秩序混亂。

（3）不屬于A級或B級的數據中心應為C級。

（4）在同城或異地建立的災備數據中心，設計時宜與主用數據中心等級相同。

（5）數據中心基礎設施各組成部分宜按照相同等級的技術要求進行設計，也可按照不同等級的技術要求進行設計。當各組成部分按照不同等級進行設計時，數據中心的等級應按照其中最低的等級部分確定。

（6）數據中心不同等級性能要求應符合GB50174-2017的要求。

D 數據中心規模定義

D.1 建設規模

數據中心根據建設規?？蓜澐譃槌笮?、大型、中型、小型和邊緣數據中心五個類別，詳見表D1。

表D1 數據中心規模分類表

表D1 數據中心規模分類表

注：各項區間含下限值，不含上限值。

D.2 標準機架

標準機架指功耗以2.5kW計的IT設備機架。

D.3 邊緣數據中心

是指規模較小，部署在網絡邊緣、靠近用戶側，實現對邊緣數據計算、存儲和轉發等功能的數據中心，支撐具有極低時延需求的業務應用。

PDF版本下載：慶政辦發〔2023〕115號.pdf

編輯/趙俊陽
